Schneider-Electric

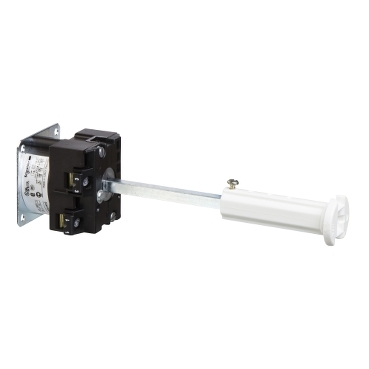

K1B502A

termékcsalád: Harmony Modular iPC

termék vagy komponens típusa: Kamera-kapcsoló működtető fej

komponens neve: K1

[Ith] egyezményes nyitott szerelési termikus áram: 12 A

alszerelvény összetétele: Érintkezőtömbök + rögzítőlemez

cam kapcsoló funkciók: Kapcsoló

kikapcsolt helyzet: Off állással

pólusok megnevezése: 2P

kapcsolási helyzetek: Jobb: 0° - 45°

szerelési hely: Hátsó

rögzítési mód: 4 furat

külső tokozat anyaga: Műanyag

kapcsolási szög: 45 °

[Ui] névleges szigetelési feszültség: 690 V (szennyezési fok 4) megfelel IEC 60947-1

[Ithe] egyezményes zárt szerelésű termikus áram: 10 A

névleges üzemi teljesítmény W-ben: 10500 W AC-21A, 500/525 V 3 fázis megfelel IEC 947-4; 1100 W AC-3e, 230 Veff 3 fázis megfelel IEC 947-4; 1500 W AC-23B, 230 Veff 3 fázis megfelel IEC 947-4; 1500 W AC-3e, 400 V kétfázisú megfelel IEC 947-4; 1500 W AC-3e, 400 V 3 fázis megfelel IEC 947-4; 1500 W AC-3e, 500 V 3 fázis megfelel IEC 947-4; 1500 W AC-3e, 6 V 3 fázis megfelel IEC 947-4; 2200 W AC-23B, 400 V 3 fázis megfelel IEC 947-4; 2200 W AC-23B, 500 V 3 fázis megfelel IEC 947-4; 2200 W AC-23B, 6 V 3 fázis megfelel IEC 947-4; 4800 W AC-21A, 230 Veff 3 fázis megfelel IEC 947-4; 600 W AC-3e, 230 Veff kétfázisú megfelel IEC 947-4; 8300 W AC-21A, 400 V 3 fázis megfelel IEC 947-4

névleges üzemi AC áram: 1,8 A -6 V AC-3e 3 fázis megfelel IEC 947-4; 2,8 A -500 V AC-3e 3 fázis megfelel IEC 947-4; 2,8 A -6 V AC-23B 3 fázis megfelel IEC 947-4; 3,3 A -400 V AC-3e 3 fázis megfelel IEC 947-4; 3,8 A -500 V AC-23B 3 fázis megfelel IEC 947-4; 4,6 A -230 Veff AC-3e 3 fázis megfelel IEC 947-4; 4,8 A -400 V AC-23B 3 fázis megfelel IEC 947-4; 5,6 A -230 Veff AC-23B 3 fázis megfelel IEC 947-4; 1 A -500 V AC-15: B300 megfelel IEC 947-5-1 A. melléklet; 2 A -400 V AC-15: B300 megfelel IEC 947-5-1 A. melléklet; 3 A -230 Veff AC-15: B300 megfelel IEC 947-5-1 A. melléklet

elektromos élettartam: 1000000 ciklus AC-15: B300; 1000000 ciklus AC-21A; 500000 ciklus AC-23A; 500000 ciklus AC-3e

üzemelési ráta: 2,5 cikl/m AC-21A; 2,5 cikl/m AC-23A; 2,5 cikl/m AC-3e; 8,333 cikl/m AC-15: B300

rövidzárlati áram: 10000 A

rövidzárlat-védelem: 16 A betét biztosíték izolátor, típus gG

Uimp névleges lökő-feszültség állóság: 4 kV szigetelő funkcióban; 6 kV megfelel IEC 947-2

érintkezők működése: Lassan bontó

pozitív nyitás: Van

villamos csatlakozás: Rögzített csavaros sorkapocs Rugalmas sodrott, szorító kapacitás: 2 x 100 mm²; Rögzített csavaros sorkapocs szilárd vagy dugalmas, szorító kapacitás: 1 x 23 mm²

mechanikus tartósság: 1000000 ciklus

súly: 0,125 kg

kompatibilitási kód: K1B

szabványok: EN 60947-4-1 esetén betáplálás; EN 60947-5-1 C függelék esetén azonos feszültségű vezérlő áramkör; IEC 60947-3 esetén betáplálás; IEC 60947-5-1/1991 esetén azonos feszültségű vezérlő áramkör; CENELEC EN 50041

termékbizonyítvány: CSA-Ex 240 V 3 LE 3 fázis 2 -pólus(ok); UL-Aex 240 V 0,33 LE kétfázisú 2 -pólus(ok); CSA-Ex 240 V 1 LE kétfázisú; UL-Aex 240 V 1 LE 3 fázis

védőkezelés: TC/TH

üzemi környezeti levegő hőmérséklet: -25…55 °C

környezeti levegő hőmérséklet tárolásra: -40…70 °C

ütésállóság: 35 gn megfelel IEC 68-2-27, EA tesztek

rezgési ellenállás: 5 Gn konstans gyorsulás (f = 10…150 Hz) megfelel IEC 68-2-6, FC teszt

Túlfeszültségi kategória: II. osztály megfelel IEC 55011; II. osztály megfelel NF C 20-040

Fenntarthatósági állapot: Green Premium termék

REACh rendelet: A referencia nem tartalmaz SVHC-t a határérték felett

REACh: a különös aggodalomra okot adó anyagoktól (SVHC) mentes: Igen

EU RoHS irányelv: Proaktív megfelelőség (A termék nem tartozik az EU RoHS jogi hatálya alá)

Mérgező nehézfémtől mentes: Igen

Higanymentes: Igen

RoHS korlátozás alóli kivétel: Igen

Kínai RoHS rendelet: X

Környezetvédelmi közzététel: ENVPEP071103EN_V1

WEEE: A terméket az európai uniós piacok területén az adott hulladékgyűjtési szabályozásnak megfelelően kell leselejtezni, és nem szabad a háztartási hulladékba dobni.
